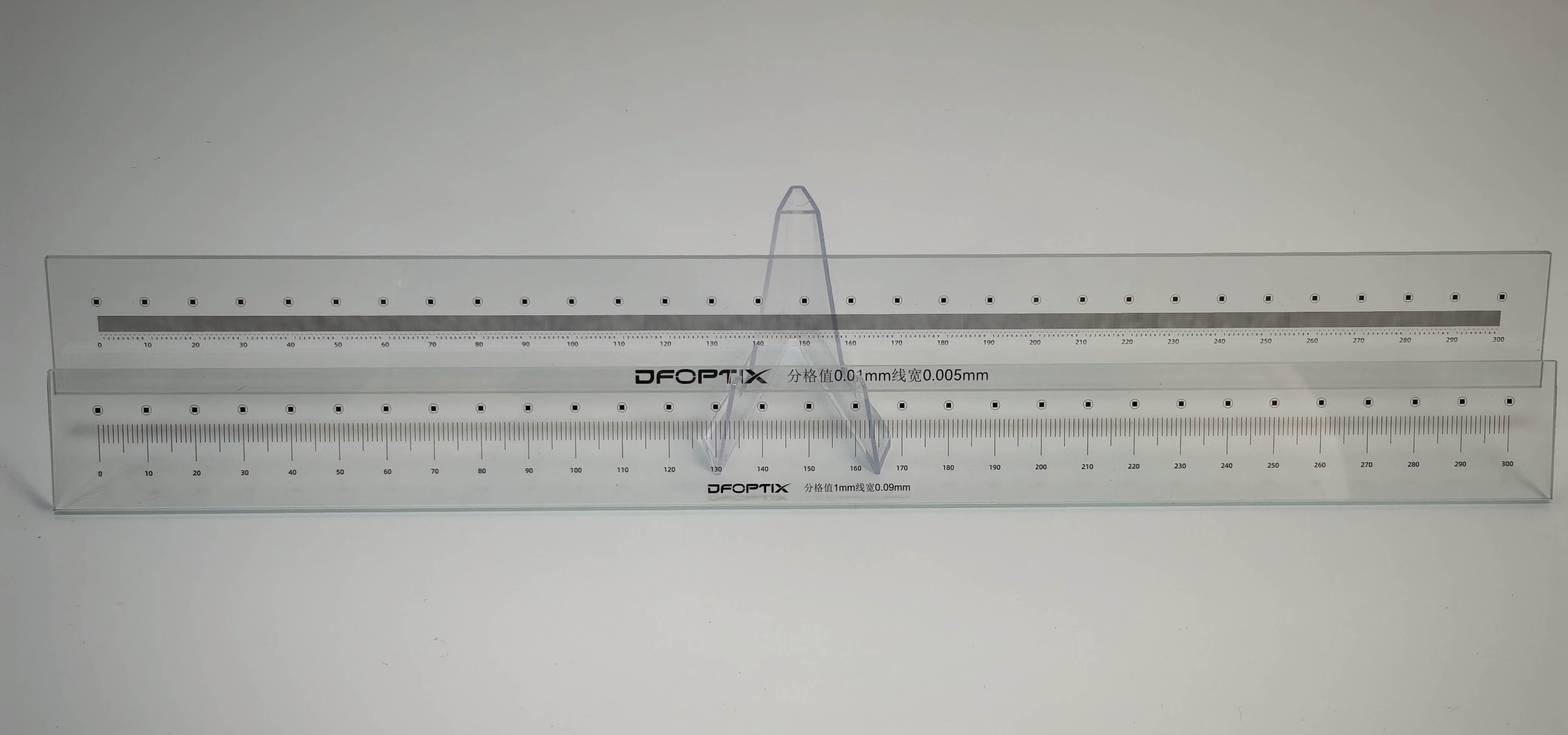

高精度玻璃线纹尺是一种以高稳定性光学玻璃为基材，通过高精度光刻、镀膜、蚀刻等工艺，在玻璃表面形成精密线纹图案的光学精密测量元件。其具备高精度、高稳定性、高对比度及优异的耐环境性能，广泛应用于视觉检测、尺寸测量、运动控制、精密定位、光学校准及工业自动化等领域。

玻璃线纹尺通常作为长度基准、位置基准或视觉识别基准，为高精度测量系统提供可靠的空间参考与标定依据。

产品特点：采用热膨胀系数小、硬度高、防腐蚀性好的光学玻璃制造，确保在温度变化下仍能保持尺寸稳定性和高精度，精度±1-2um，可多元化定制，量程可达1000mm，厚度可定制。‌‌

‌1、核心适用范围与工作原理

（1）核心适用范围：

‌量值传递与校准‌：广泛应用于各级计量单位、研究所、精密机械加工厂的计量室，用于检定万能工具显微镜、影像测量仪、坐标镗床、测长机、比长仪等设备的示值误差。‌

‌精密加工与定位‌：在坐标镗床、坐标磨床等精密机床中作为定位元件。‌

‌仪器自校与补偿‌：作为投影仪、影像测量仪等光学仪器的自校器具，或用于重新校对仪器精度、为光栅尺设定线性补偿的专用校正尺。‌

（2）工作原理：

使用时，将玻璃线纹尺作为长度基准放置于测量系统的光路中，通过读数显微镜、影像测量仪等设备采集尺面刻线的清晰成像；测量系统通过边缘提取、亚像素定位算法，精准识别标准刻线的坐标位置，计算出相邻刻线的成像像素间距；再通过标准刻线的物理标称长度与成像像素间距的比例关系，完成测量系统的倍率校准与示值误差修正，或直接对比被测物体与线纹尺基准的成像比例，实现被测物体尺寸的高精度测量，最终完成长度量值的传递、校准与溯源，消除测量系统的系统误差，为精密几何量测量提供稳定可靠的长度基准。

2、材质与工作特性‌

‌光学玻璃基体‌：采用热膨胀系数小、硬度高、防腐蚀性好的光学玻璃制造，确保在温度变化下仍能保持尺寸稳定性和高精度。‌

‌精密刻线‌：表面刻有高精度、等间距的平行线。刻线方式多样，包括在玻璃表面上方、下方或在玻璃中间（多见于高级别尺）。‌

‌多样化规格‌：量程覆盖范围广，从1毫米至1000毫米均可定制。常见型号包括50mm、100mm、200mm、300mm、400mm、500mm等。‌13分格值（线条间距）规格齐全，包括1mm、0.5mm、0.1mm、0.05mm、0.01mm等，并可具备双向垂直分划功能以满足复杂测量需求。‌‌
