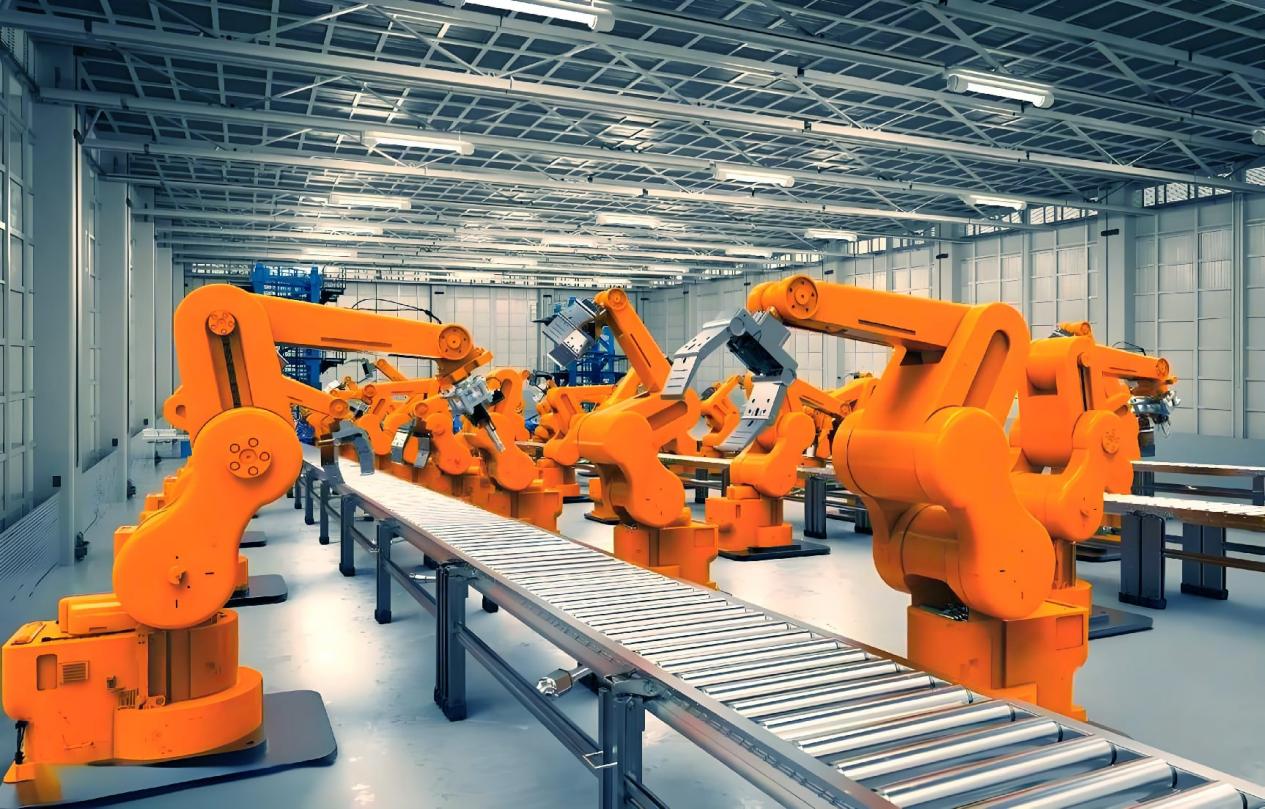

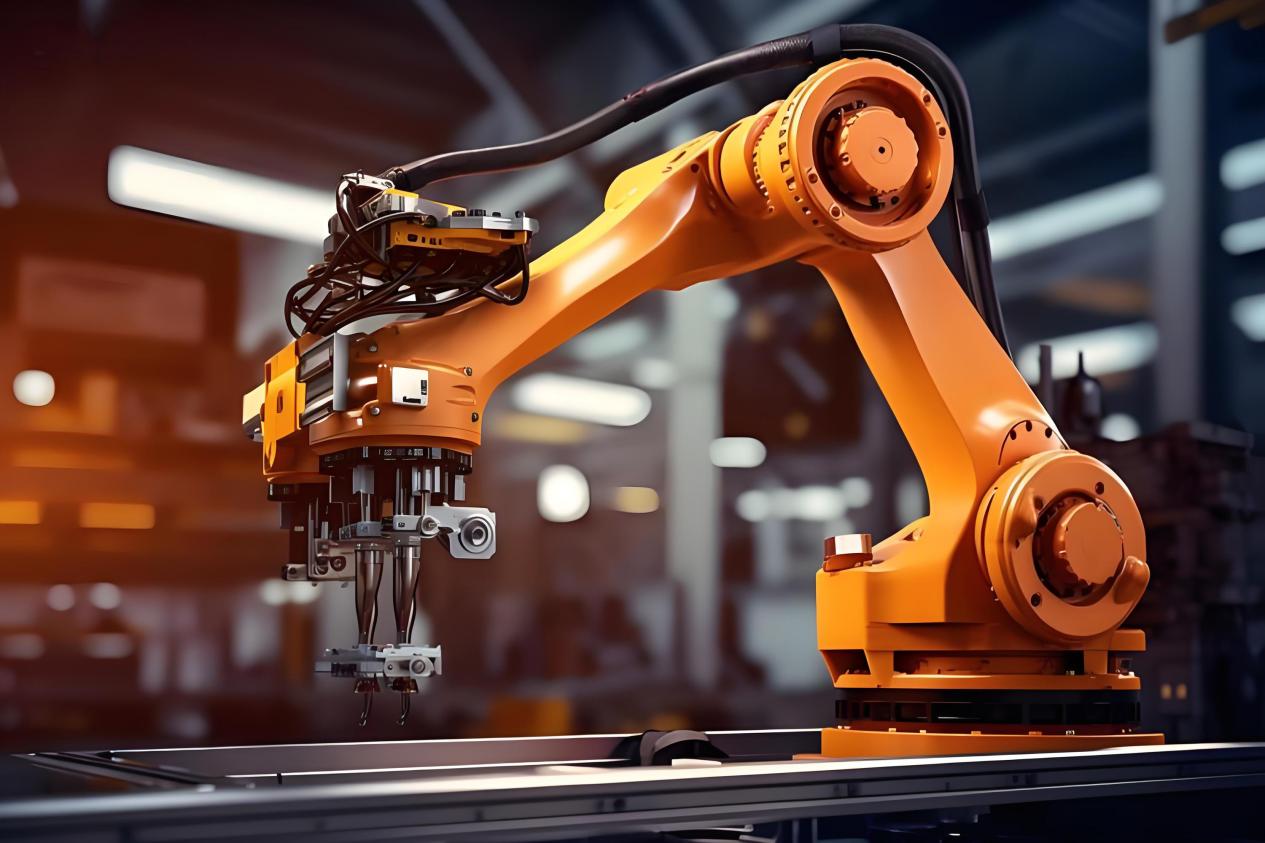

在3C电子装配、汽车零部件加工、物流分拣等工业场景中，工业机器人能否实现精准、稳定的视觉抓取，核心并不只取决于机械臂本身的重复定位精度，更在于“眼睛”（视觉相机）与“手”（末端执行器）之间的空间配合精度。

这套建立相机与机械臂空间映射关系的技术，就是手眼标定。它就像机器人的“空间坐标系翻译官”，让视觉识别到的工件位置，能精准转化为机械臂的运动指令，是3D视觉抓取系统落地的核心环节。

一、手眼标定的核心逻辑

手眼标定的数学本质，是求解经典的AX=XB矩阵方程：A代表机械臂末端的运动变换，B代表相机观测到的标定板运动变换，X就是待求的手眼变换矩阵（包含旋转矩阵与平移向量）。求解方法主要分为两类，工程中通常搭配使用：

l 解析解法：以Tsai-Lenz、Park-Martin算法为代表，通过矩阵分解直接闭式求解，计算速度快，但对噪声敏感，适合实验室快速标定与初始值求解。

l 数值优化法：将问题转化为非线性最小二乘优化，通过迭代最小化重投影误差，抗干扰能力强、结果稳定，是工业现场的主流方案，通常以解析解作为初始值进一步精调。

二、手眼标定标准流程

一套标准化的工业手眼标定流程分为四步，每一步都对标定最终精度有直接影响。

1、前期准备与标定板选型

首先根据架构、精度要求与现场环境选定标定板：高精度场景优先玻璃/陶瓷基材，复杂遮挡场景选编码标定板，产线在线标定选带光源款。同时确认机械臂重复定位精度达标，相机参数固定，焦距、光圈锁死不可调整。

2、多姿态数据采集

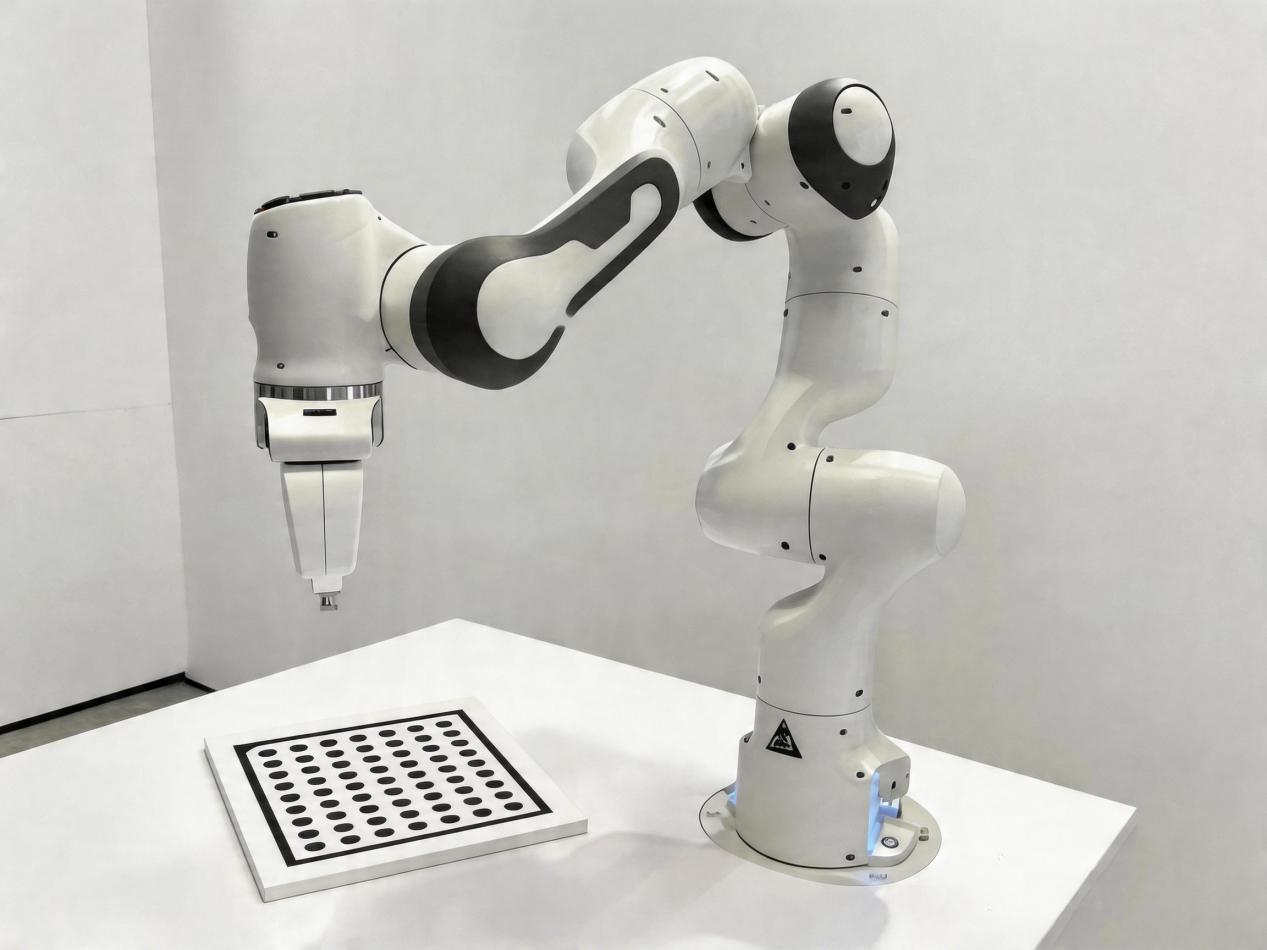

控制机械臂带动标定板（眼在手）或移动机械臂（眼在外），采集15~25组不同位姿的图像与机械臂坐标数据。数据需覆盖整个作业空间，旋转角度在30°~90°之间，平移量覆盖行程的1/3以上，严格避免共轴、共面的无效运动，否则会导致求解结果发散。

3、特征提取与参数求解

通过算法提取标定板特征的亚像素坐标，结合对应位姿的机械臂关节坐标，先通过解析法获取初始手眼矩阵，再用光束平差法做全局优化，最小化整体重投影误差，最终输出稳定的手眼变换参数。

4、精度验证与误差修正

标定完成必须做验证：用机械臂抓取已知标准尺寸的工件，在不同位置、不同角度重复测试，核对抓取重复定位误差；也可通过标准量块对比测量，确认视觉坐标与机械坐标的偏差。若边缘区域误差偏大，可补充对应区域的采集数据，重新优化参数。

三、场景化选型：大凡光学全系列标定方案

不同行业、不同精度等级的抓取场景，对标定板的需求差异很大。结合大凡光学产品矩阵，可按场景精准匹配，兼顾性能与成本。

1、精密抓取场景：玻璃基底标定板

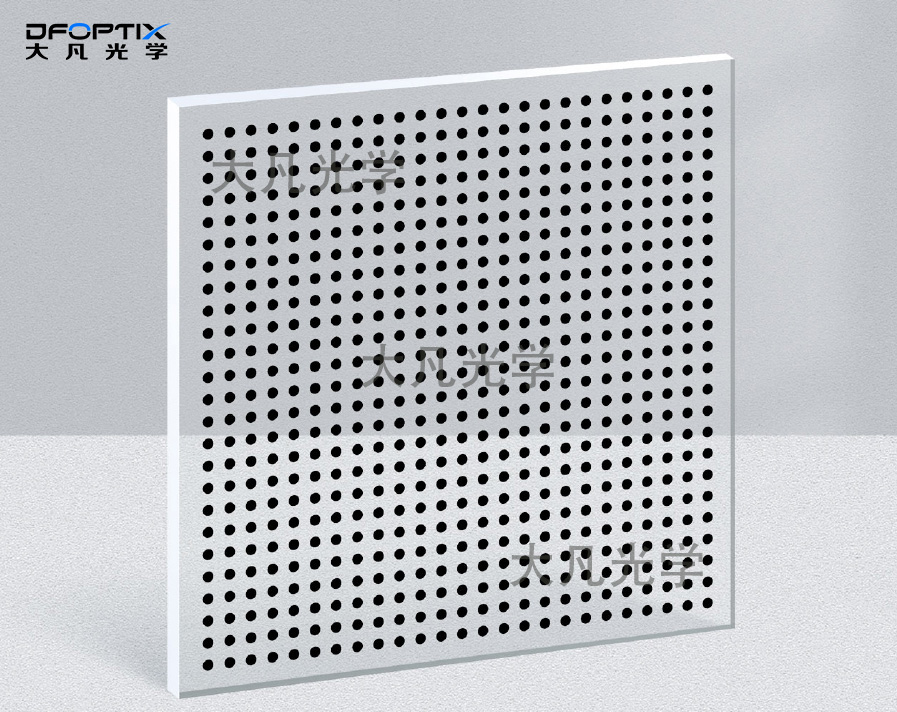

针对3C电子、半导体封装等亚毫米级精度抓取需求，大凡光学标准玻璃基底棋盘格标定板与大凡光学白底黑圆点标定板是首选。二者均采用光刻镀铬工艺制作，特征精度可达±1μm，图案边缘锐利无毛刺，亚像素提取精度优异；苏打玻璃或石英玻璃基材平面度高、热膨胀系数低，环境温度小幅波动下尺寸稳定，能为精密手眼标定提供可靠的几何基准。其中圆点标定板在倾斜视角下特征稳定性更优，更适配眼在手架构多角度拍摄的工况。

2、复杂产线场景：编码式标定板

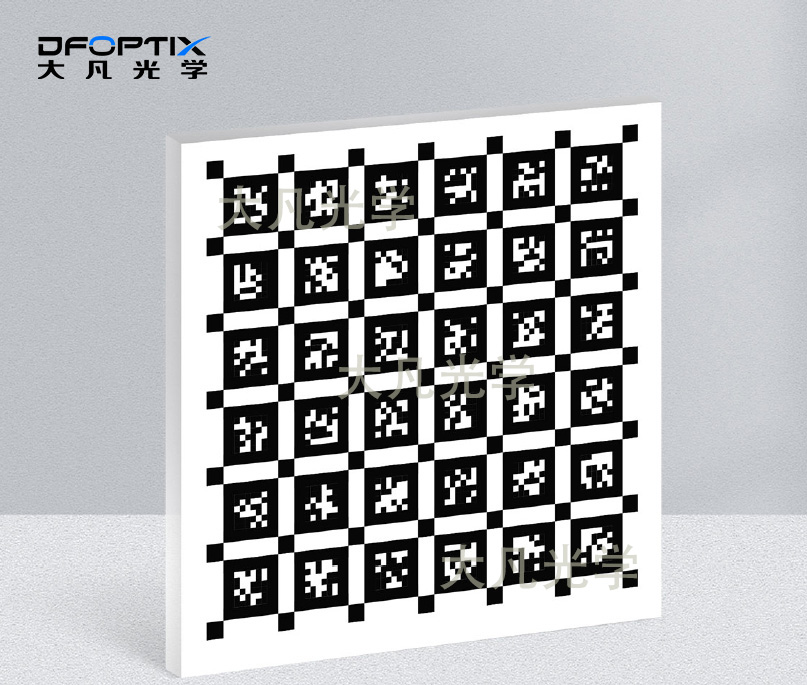

产线环境常存在工件遮挡、光线杂散、自动化标定需求，传统棋盘格易因局部遮挡失效。大凡光学ChArUco光学校正标定板与大凡光学AprilTag标定图形板是更优解。ChArUco融合了棋盘格的高精度与ArUco编码的抗遮挡优势，即使部分区域被遮挡，仍可通过有效编码完成位姿解算；AprilTag则更适合大视场、远距离场景，每个标签带唯一ID，彻底消除匹配歧义，非常适配多机器人、大工位的眼在外系统。二者均能显著提升自动化标定的成功率与鲁棒性，减少人工干预。

3、在线自动化标定：带光源标定板

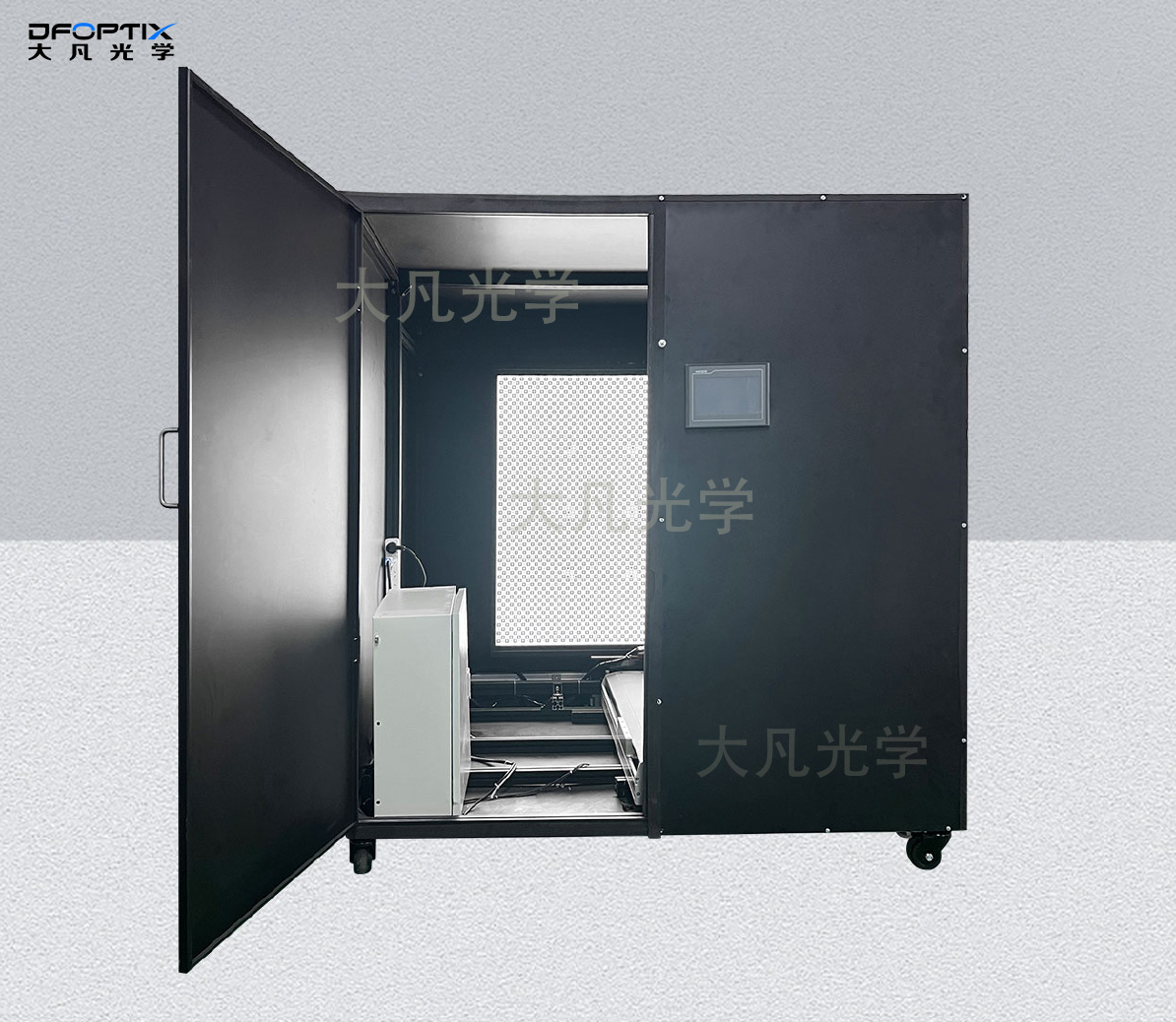

对于需要定期快速复校、现场光照条件差的产线，大凡光学带光源二维码标定板与定制化带光源标定箱优势明显。内置匀光系统照明均匀度≥95%，不受车间环境光变化影响，特征成像对比度稳定；封闭式标定箱环境完全可控，标定结果重复性高，可实现“即放即拍即标定”，大幅缩短产线换型、设备维护后的校准时间，提升量产节拍。

4、大视场分拣场景：大尺寸标定板

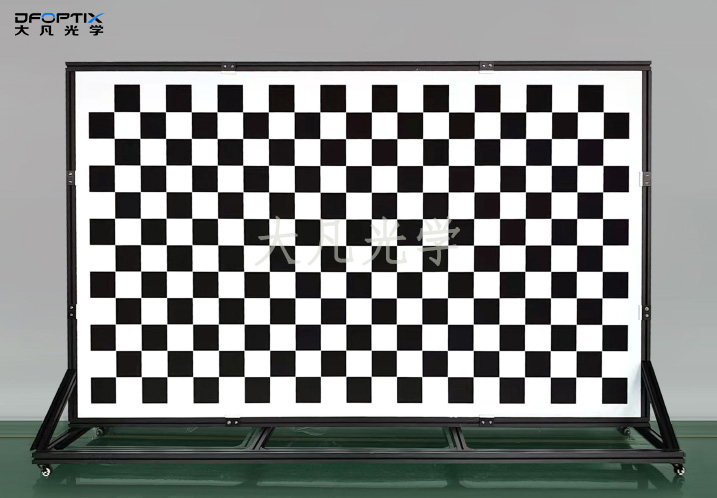

物流分拣、大件码垛等大工作空间场景，常规尺寸标定板难以覆盖全视场。大凡光学大尺寸可调节带支架标定板可完美适配。可选碳纤维或铝合金基材，单块最大可做3m×5m，一体成型无拼接误差；配套工业级铝型材支架，支持360°水平旋转、多角度俯仰调节，高度灵活可调，能轻松完成大空间内的多姿态数据采集，非常适配大视野眼在外系统的标定需求。

5、3D立体抓取：多面体/三维标定板

针对结构光、双目立体视觉等3D抓取系统，平面标定板约束维度有限。大凡光学多面体标定板与三维立体标定板能提供更丰富的空间深度约束。多面体结构单次拍摄即可获取多个角度的特征，大幅减少标定次数；阶梯式立体标定板可提供多深度平面的特征点，让三维手眼标定的约束更充分，最终定位精度更优，适合高精度3D抓取、无序分拣等场景。

三、工程落地小贴士

手眼标定看似流程简单，但实际落地中很多细节会影响最终效果，几个常见误区需要避开。

1、不用普通打印标定板凑数

打印纸易形变、精度差，误差可达毫米级，会直接拉低整个系统的定位精度，工业场景至少选用菲林或以上等级的标定板。

2、数据采集不要只拍中心区域

作业空间的边缘、角落往往是误差最大的区域，采集数据必须覆盖全工作范围，否则实际抓取时边缘位置偏差会明显偏大。

3、不忽略机械臂本身的误差

机械臂反向间隙、关节柔性带来的误差，无法通过手眼标定消除，标定前需先确认机械臂本体精度达标。

4、建立定期复校机制

设备振动、碰撞、温湿度变化都会导致标定参数漂移，建议常规产线每月复校一次，高精度场景每两周校验一次，保证抓取精度长期稳定。

结语

手眼标定是连接视觉感知与机械执行的精度桥梁，标定精度的上限，往往决定了整套视觉抓取系统的性能天花板。从精密装配到批量分拣，从2D定位到3D抓取，不同场景的需求背后，都离不开适配性优异的标定基准工具作为支撑。
