当今开过智驾AVM全景环视的朋友大多会好奇：全景环视窄路会车、低速泊车时，屏幕里的全景画面能把车身四周的障碍物清晰呈现，大幅降低刮蹭风险。是如何做到精准把控的？

这份流畅直观的全景画面看似平常，背后却藏着一套精密的标定逻辑。车载环视（AVM）系统通常搭载4~6颗超广角鱼眼相机，单颗视场角可达180°以上，既能覆盖车身全域，也带来了严重的径向畸变；想要得到无缝拼接的全景画面，既要完成单相机的畸变校正，也要实现多相机的全局坐标统一，任何一环精度不足，都会出现接缝错位、距离失真，反而影响行车判断。

一、AVM系统的两大核心标定挑战

环视系统的成像质量，本质由“畸变校正精度”与“拼接对齐精度”共同决定，二者也是标定工作的核心难点。

1、鱼眼镜头的固有畸变

不同于普通针孔相机，鱼眼镜头通过多组镜片压缩大视场光线，会产生明显的桶形畸变——现实中的直线，在画面边缘会呈现明显的弧形。如果不做校正直接拼接，地面标线、障碍物边缘会出现严重弯曲，不仅观感差，还会干扰驾驶员对距离的判断。

2、多相机的拼接错位

每颗鱼眼相机都有独立的安装位姿与成像坐标系，相邻相机存在重叠视场。缺少统一的世界坐标系时，同一物体在相邻画面中会被映射到不同位置，最终表现为拼接缝处的物体断裂、重影。比如地面的车道线在拼接处出现错位，会直接导致距离判断偏差，埋下安全隐患。

因此，一套完整的AVM标定分为两步：先通过内参标定完成单相机的畸变校正，还原真实的几何关系；再通过外参联合标定实现多相机的全局坐标统一，保证全景画面的无缝衔接。

二、鱼眼相机内参标定：畸变校正的底层逻辑

鱼眼相机的成像规律与普通相机差异显著，行业主流采用等距投影模型，即成像高度与入射角成正比，能够线性压缩大视场光线，也是车载环视的主流方案。对应的畸变特性通常用Kannala-Brandt多项式模型描述，通过多级畸变系数量化不同视场角的畸变程度。

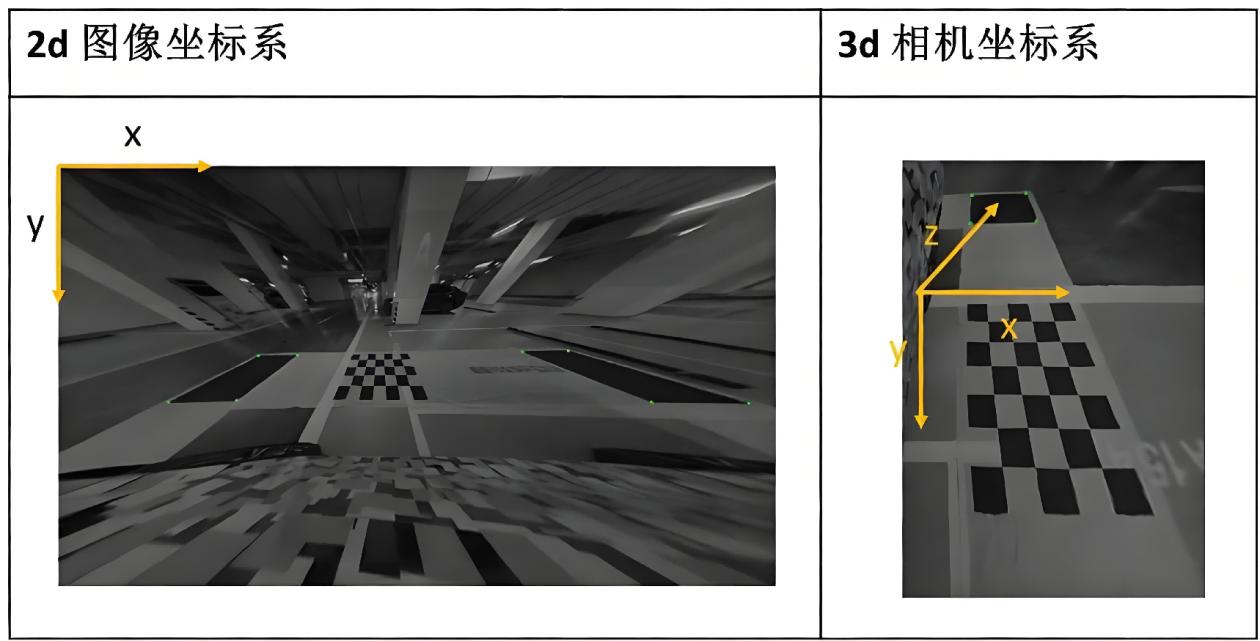

标定的本质，是通过拍摄已知高精度物理坐标的标定板，建立像素坐标与世界坐标的映射关系，进而求解出相机焦距、主点坐标与多级畸变系数。这一过程中，标定板的特征精度直接决定了标定结果的上限——图案边缘越锐利、位置精度越高，亚像素特征提取就越准确，拟合出的畸变模型就越贴合真实镜头特性。

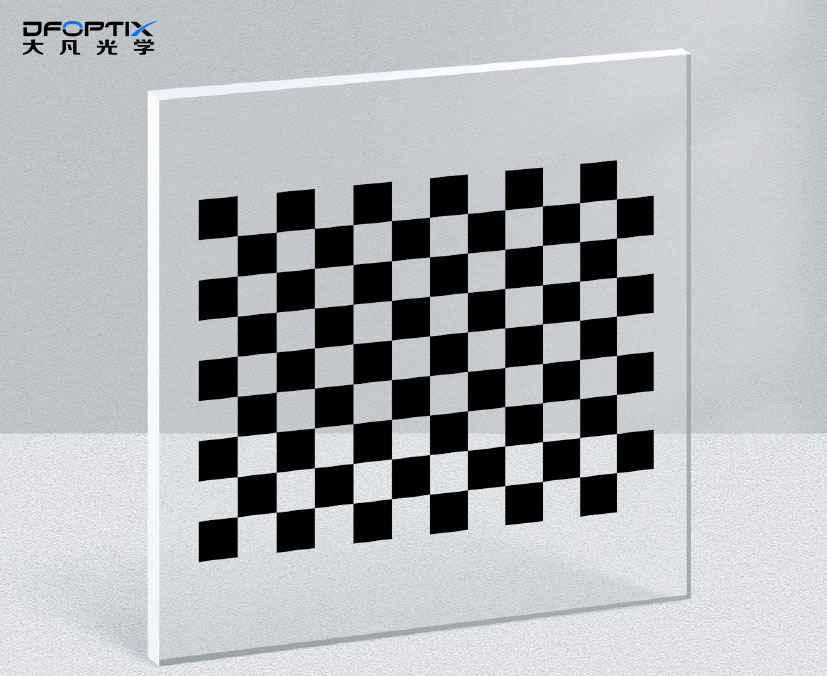

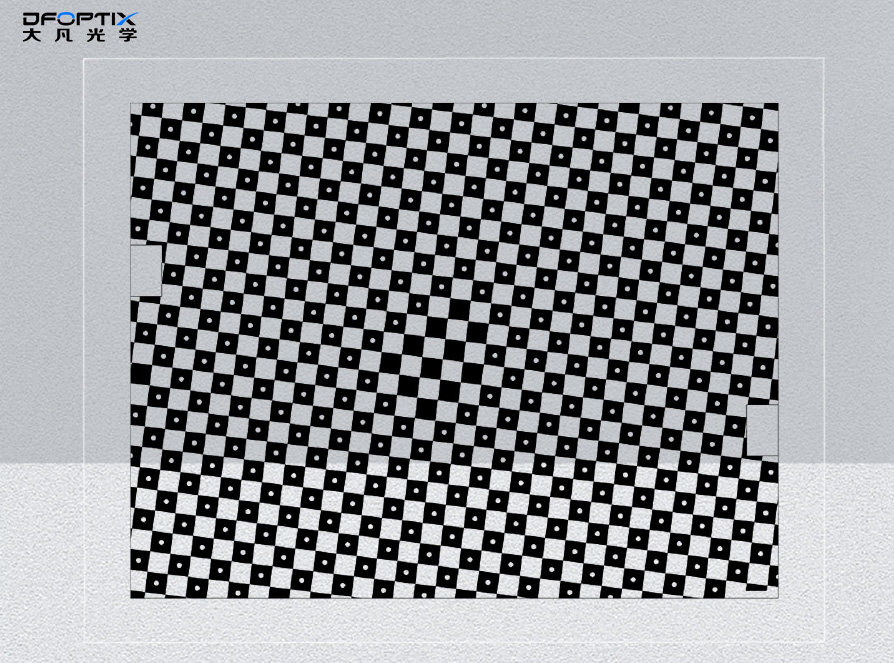

大凡光学玻璃基底棋盘格标定板采用光刻镀铬工艺制作，特征精度可达±1μm，图案边缘锐利无毛刺，能够为鱼眼镜头提供高精度的特征基准，非常适合实验室阶段的相机内参标定与畸变模型验证，从源头保障畸变校正的精准度。

三、全景拼接精度控制：多相机全局坐标系统一

单相机畸变校正只是基础，全景画面的最终效果，取决于多相机外参联合标定的精度。传统逐台标定再拼接的方式，会产生误差累积，且对称的棋盘格图案易出现旋转匹配歧义，最终导致拼接缝错位。

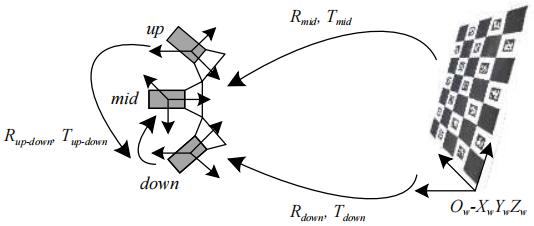

行业主流的优化方案是构建全局标定场，以统一的标定基准同时采集所有相机的图像，通过公共特征建立位姿约束，再采用光束平差法做全局优化，同步求解所有相机的外参矩阵，最小化全局重投影误差。要实现高精度拼接，两个条件至关重要：

• 充足的公共视场特征：标定板需覆盖相邻相机的重叠区域，保证同一特征同时被多台相机捕获，建立可靠的位姿约束；

• 无歧义的特征标识：特征需具备唯一身份信息，避免大畸变、大视角下出现匹配错误，提升标定鲁棒性。

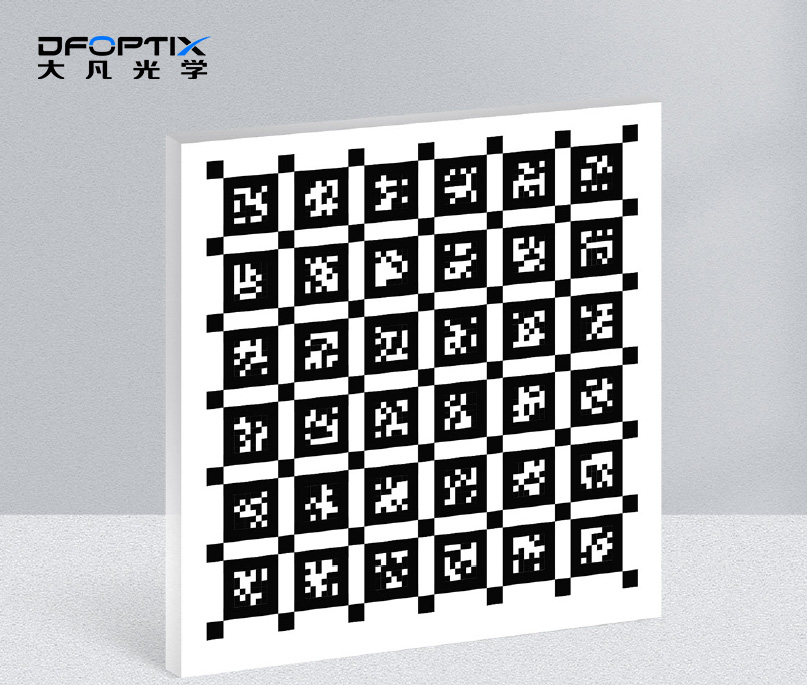

大凡光学AprilTag阵列标定板完美适配这一需求。每个标签都带有全局唯一ID，即使在鱼眼边缘大畸变、部分遮挡的场景下，仍能稳定识别并匹配对应坐标；多相机可通过公共标签一次性完成全局坐标统一，相比传统棋盘格标定效率提升显著，拼接对齐精度也更稳定。针对超大型标定场，还可选用带精密定位销的模块化拼接方案，单块1m×1m模块拼接后全局精度可控，规避手动拼接带来的二次误差。

四、全场景标定产品方案：从研发到量产全覆盖

不同场景对AVM标定的需求差异明显，大凡光学形成了覆盖研发、量产、售后全流程的产品矩阵，可按需精准匹配。

研发实验室场景：优先选用玻璃基底棋盘格标定板搭配带光源标定箱，内置匀光系统的标定箱照明均匀度≥95%，能有效规避环境光干扰，保证鱼眼画面边缘特征清晰成像；玻璃基材的高精度特性，可为算法研发、镜头定型提供可溯源的精度基准，适合内参标定与性能验证。

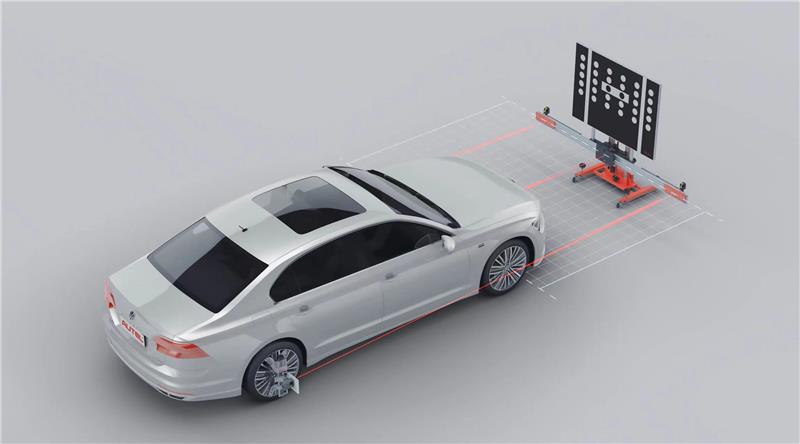

整车量产线下线场景：首选大尺寸标定板，单块最大可制作3m×5m，无需拼接即可覆盖整车标定范围；碳纤维材质热膨胀系数仅2~5×10⁻⁶/℃，车间温湿度波动下尺寸稳定性优异，同时重量比玻璃轻70%以上，安装搬运便捷，抗冲击不易破损，非常适配车载产线的高频使用环境。搭配AprilTag编码图案，可适配自动化标定流程，无需人工干预即可完成标定，有效提升产线节拍。

售后运维与外场校准场景：可选用光刻白膜标定板或标定菲林，二者均支持卷曲收纳，便携性强，能够满足售后维修、外场临时标定的基础精度需求，部署灵活且成本可控。

结语

车载环视系统早已从“高端配置”变为大众车型的常规功能，而标定精度直接决定了功能的实用性与安全性。从单相机的畸变校正到多相机的全景拼接，每一步都离不开高精度标定基准的支撑。标定工具的选型与应用，看似是生产环节的小事，实则关系到最终的用户体验与行车安全。
