做机器视觉项目选型时，面对棋盘格、圆点、二维码三大主流标定板，很多人常会纠结如何匹配场景。看起来都能用，到底哪款最适配自己的场景？精度、抗干扰、部署效率怎么权衡？

今天咱们就把大凡光学全系列标定板梳理一遍，从核心原理、品类特点到场景适配一次性讲透，少走选型弯路。

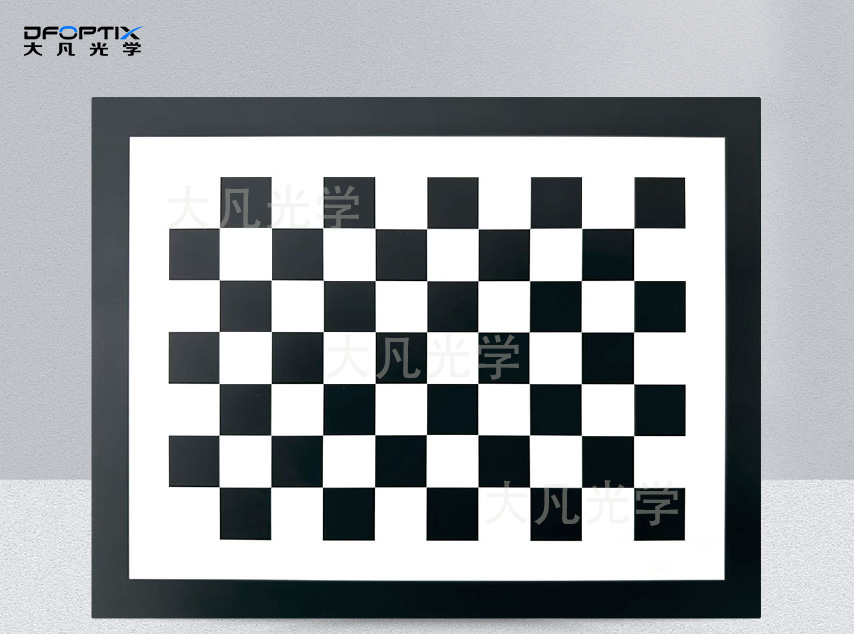

一、棋盘格标定板：行业通用的“经典款”

棋盘格标定板可以说是视觉圈的“经典”，也是绝大多数人入门接触的第一款标定板。它凭借算法适配度高、操作门槛低的优势，至今仍是工业量产与教学实训的首选。

1、核心原理与优势

棋盘格标定板以黑白相间的标准方格阵列为基准，依托内角点在透视变换下的唯一性，通过角点检测与亚像素级坐标优化，即可快速求解相机内参与畸变系数。它完全适配张正友平面标定法，OpenCV、Halcon、Matlab等所有主流视觉平台都原生支持，代码与教程资源非常丰富，上手几乎零门槛。

2、大凡光学核心品类

大凡光学核心品类中，标准边框式通用款外，围带标准黑框边界标记，算法可自动识别有效区域与坐标系原点，是教学实训与入门项目的首选；标准玻璃基底棋盘格标定板采用光刻镀铬工艺，特征精度达±1μm，支持反射/透射双模式，是实验室与常规产线的主力款；高精度黑底白格棋盘格标定板（带中心定位标记款）以高反差设计适配高反光、大视场场景，可辅助多相机拼接定位。

3、适配场景

常规工业视觉检测、3C电子尺寸测量、单双目相机基础标定、机器人手眼系统、教学实训与算法验证。它的短板在于对遮挡敏感，大畸变鱼眼镜头下角点易漂移，更适合视场角≤60°的常规场景。

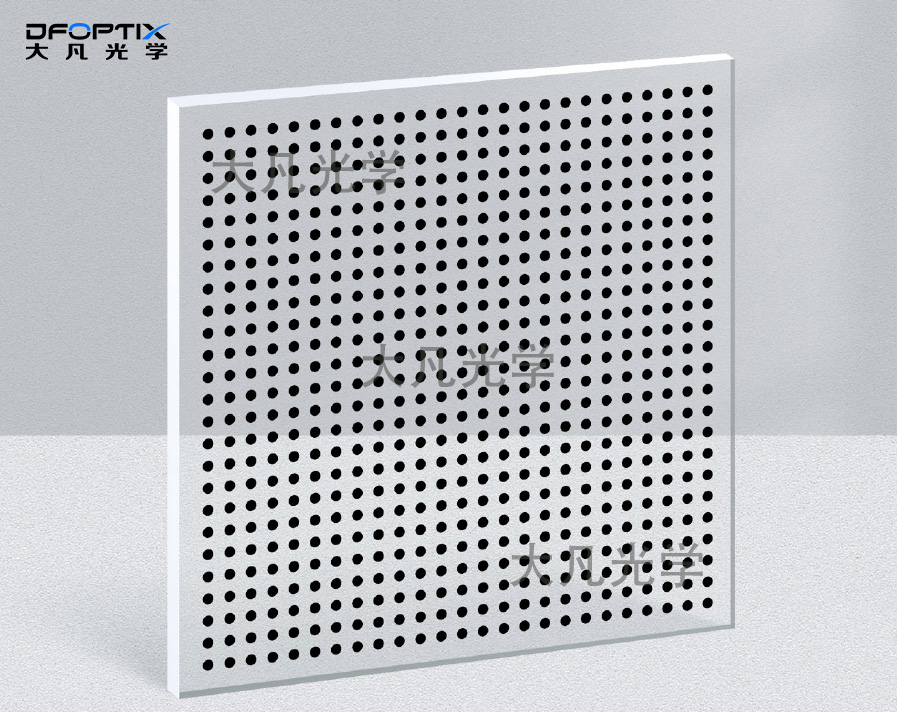

二、圆点标定板：高精度场景的“实力派”

如果说棋盘格是通用万金油，那圆点标定板就是高精度、大畸变场景的“专精选手”。它在倾斜拍摄、广角镜头下的特征稳定性更突出，是追求测量精度的场景绕不开的选择。

1、核心原理与优势

圆点标定板以规则排布的圆形阵列为基准，依托透视变换下“椭圆中心与圆形圆心重合”的数学特性，通过椭圆拟合提取亚像素级圆心坐标。相比棋盘格，它在倾斜角度大、镜头畸变明显的场景下，特征提取更稳定，不会出现角点漂移的问题，标定精度上限更高。

2、大凡光学核心品类

大凡光学核心品类中，白底黑圆点标定板适配低光照、高反光环境，支持大视场多相机拼接；Halcon标准7×7阵列圆点标定板严格遵循1:2的直径圆心距比例，原生适配Halcon算子，可一键完成标定；居中紧凑型则专为微型摄像模组、医用内窥镜等小视场场景定制。

3、适配场景

大畸变广角镜头校准、高精度三维重建、医用内窥镜标定、手机摄像模组出厂校准、线阵相机标定、高反光环境工业检测。尤其适合需要倾斜拍摄、视角变化大的项目，稳定性表现更出色。

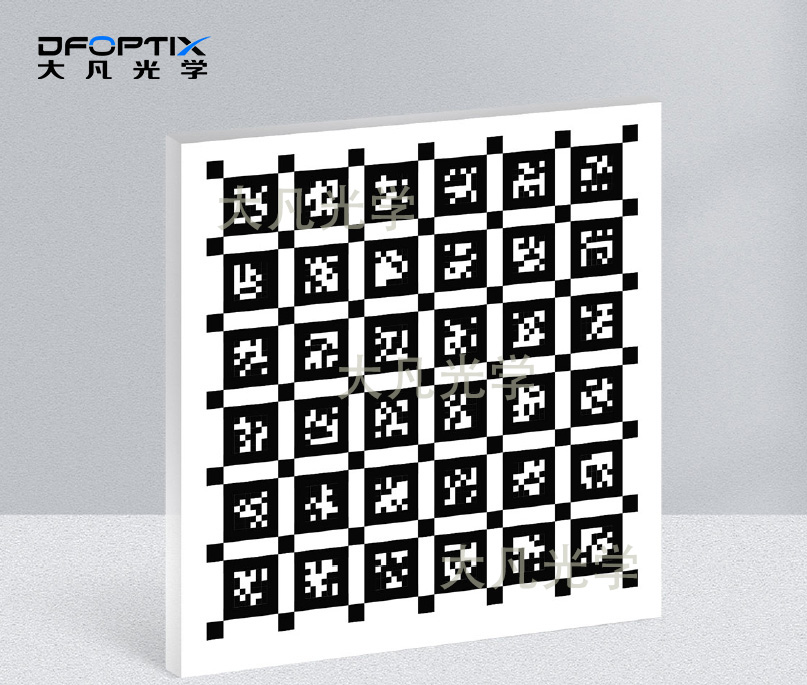

三、二维码标定板：复杂场景的“效率担当”

随着产线自动化与多相机协同的普及，传统标定板对遮挡敏感、易出现匹配歧义的短板逐渐凸显。二维码标定板凭借抗遮挡、无歧义、多相机协同效率高的优势，成为复杂工业场景的新宠。

1、核心原理与优势

二维码标定板采用“几何特征层+编码标识层”的复合结构，每个编码标记都携带唯一ID与绝对坐标信息，解码即可快速解算相机位姿，无需完整图案成像就能完成标定。它彻底解决了传统标定板局部遮挡失效、旋转匹配歧义的痛点，单帧图像就能输出位姿结果，部署效率提升非常明显。

2、大凡光学核心品类

大凡光学核心品类中，AprilTag标定图形板抗干扰能力强，适配机器人导航、车载多相机标定；ChArUco光学校正标定板融合棋盘格精度与编码鲁棒性，是工程落地综合性能最优的选择；ArUco码标定板识别速度快，适合手眼标定等实时性场景。

3、适配场景

自动驾驶多相机标定、AGV/AMR机器人导航、流水线动态在线标定、遮挡频发的产线环境、大场景多相机全局标定、无人值守自动化产线。它的短板是纯编码款的几何特征密度略低，极限精度稍逊于棋盘格与圆点，计量级场景更推荐融合款。

四、一张表看懂差异，选型不纠结

为了方便大家快速判断，这里整理了三大标定板的核心性能对比，结合大凡光学全系列产品参数，核心维度一目了然：

1、快速选型口诀

教学量产选棋盘，大畸变倾斜选圆点，遮挡多机选二维码；常温精密选苏打玻璃，宽温极端选石英玻璃，产线高频选陶瓷基材，临时验证选菲林基材。

2、几个误区提醒

第一，不要用菲林基材做微米级高精度测量，温湿度形变会让结果失效，常规验证与教学场景用菲林性价比才高。

第二，遮挡频发、动态标定的场景，别硬上纯棋盘格或纯圆点，局部遮挡就会让标定流程中断，优先选ChArUco融合款或编码款。

第三，用Halcon开发的项目，圆点标定板要严格遵循直径与圆心距1:2的比例，随意修改参数会导致算法无法识别。第四，透射式背光源场景必须选负片透光图案，正片不透光会让标定板无法成像，标定流程直接中断。

总结：

三大标定板没有绝对的优劣之分，核心是场景与需求的精准匹配：棋盘格成熟通用，是入门与标准化量产的稳妥选择；圆点精度突出，是高精度、大畸变场景的专业之选；二维码高效抗干扰，是复杂产线与多机协同的效率利器。

大凡光学覆盖三大品类全系列产品，从玻璃、陶瓷到菲林多基材可选，支持全尺寸、全图案定制，无论常规标定还是特殊场景需求，都能找到对应的适配方案，为视觉系统的精度保驾护航。
