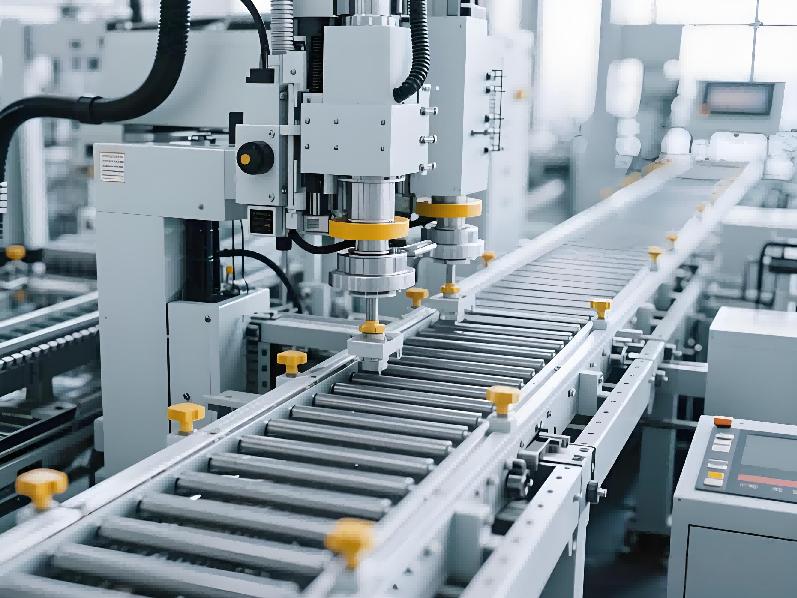

在南方湿热产区的自动化产线、户外光伏检测工位、食品医药高温蒸煮车间，工业视觉系统常常遇到一个隐形难题：刚校准完的设备运行两三个月，就慢慢出现精度下降、特征识别率降低、尺寸测量偏差变大的问题。排查一圈发现相机、算法都没问题，症结往往出在不起眼的标定板上。

标定板就像视觉系统的一把标准标尺，高温高湿环境会从尺寸形变、涂层老化、结构腐蚀三个维度悄悄消耗它的精度与寿命。尺子本身变形、刻度模糊，测量结果自然难以稳定。选对适配材质与工艺，才能让标定基准在严苛工况下长期可靠。大凡光学全系列标定板覆盖多基材、多工艺方案，可针对性匹配各类湿热工业场景的标定需求。

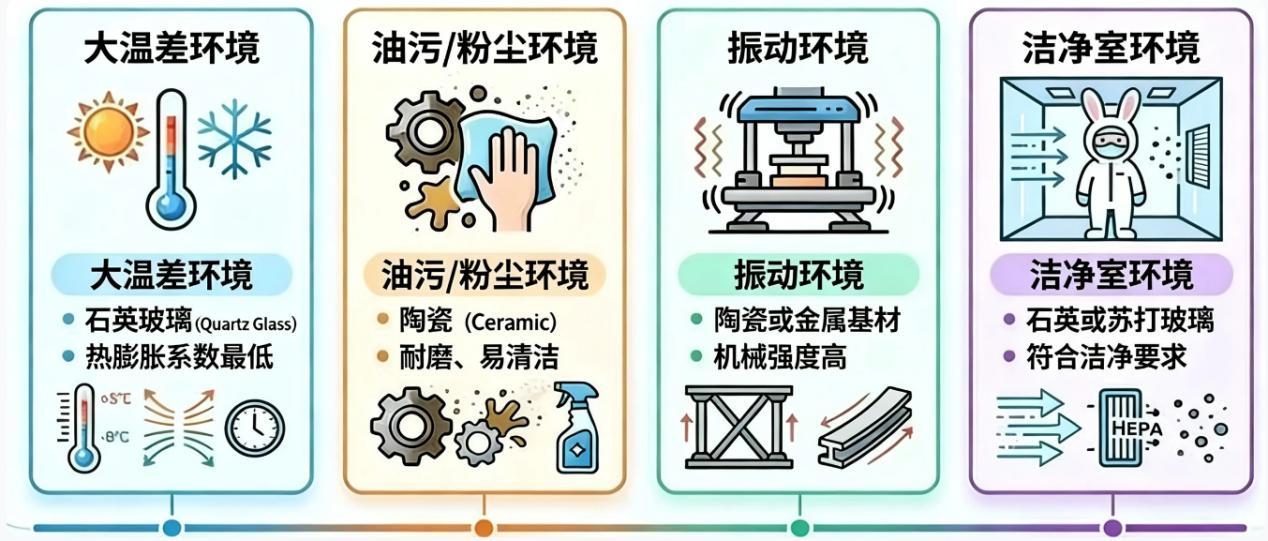

一、高温高湿环境的三大核心挑战

湿热环境对标定系统的影响是全维度的，并非只是“容易生锈”这么简单，核心挑战集中在三点。

第一是热胀冷缩引发的精度漂移：温度每波动几度，不同基材的膨胀量差异巨大。普通铝基板、菲林材质热膨胀系数偏高，尺寸变化会直接带动坐标基准偏移，让原本精准的标定参数逐渐失效，最终表现为测量误差越来越大。

第二是高湿腐蚀导致的特征失效：高湿度、凝露、腐蚀性雾气环境中，普通印刷图案、普通金属基材容易出现图案脱落、氧化、发霉等问题，特征边缘从锐利变得模糊，算法亚像素提取的精度会骤降，严重时甚至无法识别标定特征。

第三是环境应力缩短的使用寿命：温差交替、湿气持续侵入，会让复合基材分层、粘接处开胶；普通玻璃在温差骤变时还存在炸裂风险，标定板的有效使用寿命会比常温干燥环境缩短一半以上。

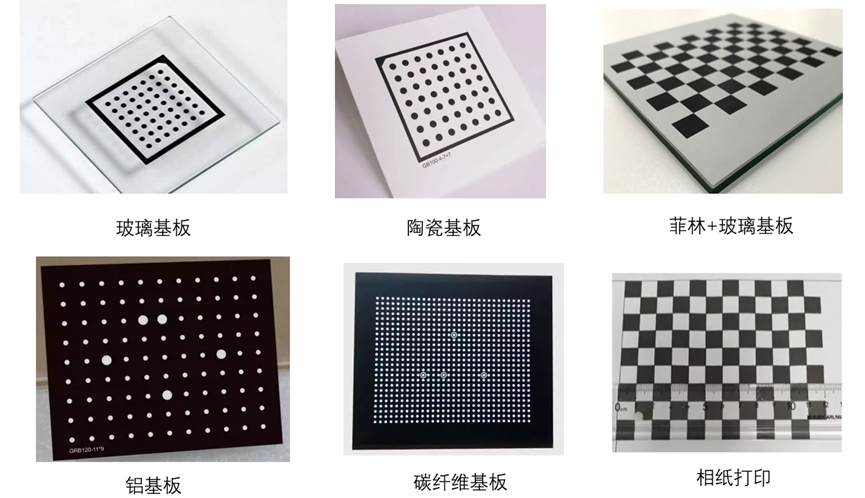

二、五大基材性能对比，匹配高温高湿工况

本文结合大凡光学全系列标定板标准化基材体系，从产品热膨胀、耐腐蚀、加工精度参数，按高温高湿环境适配层级依次划分四大维度，构建全流程选型逻辑，帮助客户快速匹配适配的标定板选型方案。

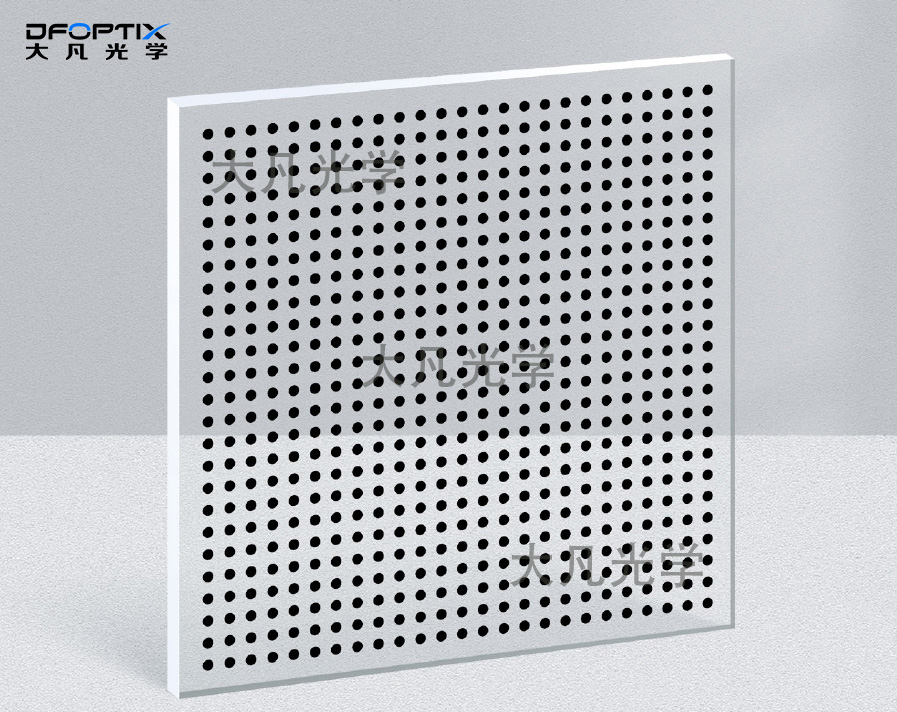

1、熔融石英/微晶玻璃基材（计量级高精度首选）

对应大凡光学标准产品：石英玻璃基底圆点标定板、微晶玻璃基底棋盘格标定板核心产品参数：熔融石英热膨胀系数0.5×10⁻⁷/℃，微晶玻璃0.5×10⁻⁶/℃，特征加工精度±0.2~1μm，采用光刻镀铬工艺，基材化学惰性极强，水汽、弱酸弱碱无法渗透侵蚀。环境适配优势：20℃至60℃区间温度波动时，1m长基材形变量不足1μm，温致精度漂移几乎可忽略；铬层与玻璃分子结合，长期凝露、高湿环境不会出现图案氧化、脱落。

适配工况：半导体封装计量室、微型显微检测、高精度医疗成像等高湿热精密标定场景。

注意事项：苏打玻璃基底产品热膨胀系数达8×10⁻⁷/℃，温差工况稳定性差距显著；玻璃基材脆性大，强振动、撞击产线不推荐使用。

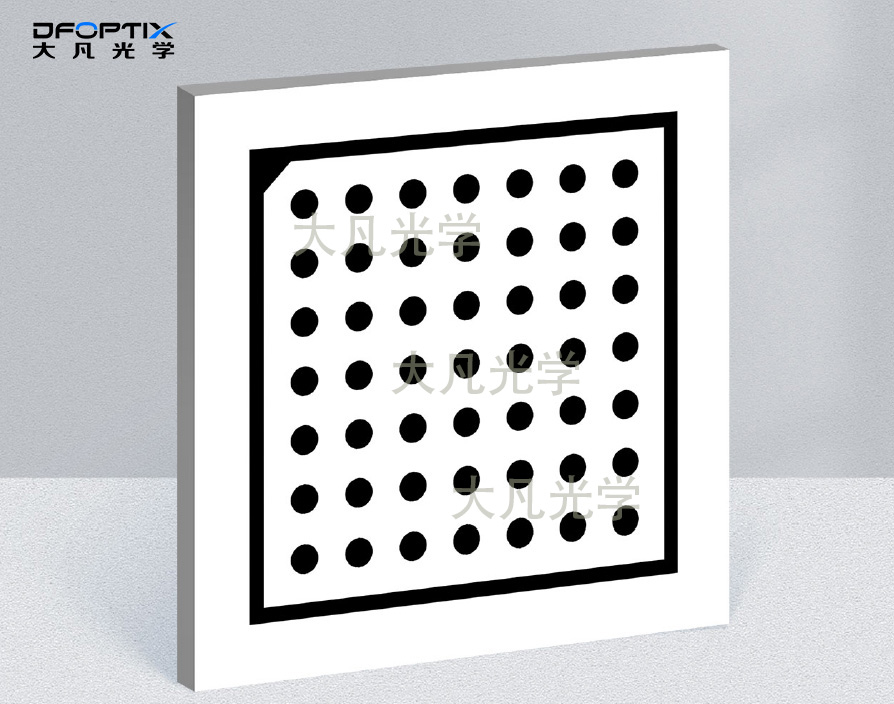

2、氧化铝陶瓷基材（工业产线均衡通用款）

对应大凡光学标准产品：哑光铬陶瓷圆点标定板、陶瓷基底Halcon光学校正标定板核心产品参数：氧化铝陶瓷热膨胀系数6.7×10⁻⁶/℃，特征精度±2μm，洛氏硬度≥80HRA，基材致密不吸水，哑光铬涂层耐磨抗凝露。

环境适配优势：兼顾尺寸稳定性与机械耐用性，耐车间水汽、轻微腐蚀挥发气体，日常无尘布蘸无水乙醇擦拭不会损伤图案边缘，长期高湿工况下亚像素提取稳定性优异。适配工况食品蒸煮产线、印染湿加工车间、化工轻度腐蚀工位、3C湿热自动化流水线。

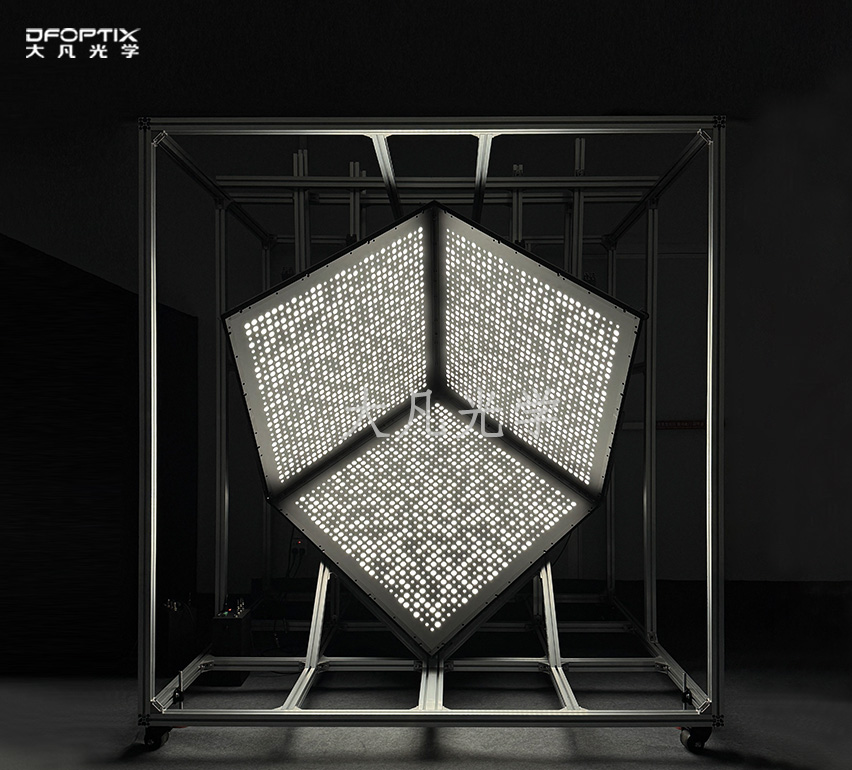

3、316不锈钢基材（户外重腐蚀耐用款）

对应大凡光学标准产品：三维立体标定板、不锈钢基底圆点标定图形板核心产品参数：采用阶梯式、金字塔式、多平面正交组合式等立体结构，在不同深度平面布置高精度特征阵列，支持2-20层深度定制。可选配各平面独立LED匀光照明系统，亮度无级调节，适配可见光与近红外波段，彻底解决复杂光照下特征提取困难的问题。

环境适配优势：无碎裂风险，可露天放置、支持水洗清洁，潮湿港口、户外光伏标定、高频水洗医药产线长期使用不会锈蚀，图案不会因水汽分层脱落。适配工况户外车载标定站、港口重型设备视觉、食品水洗流水线、高盐雾湿热厂区。

4、哑光涂层碳纤维基材（超大视场轻量化款）

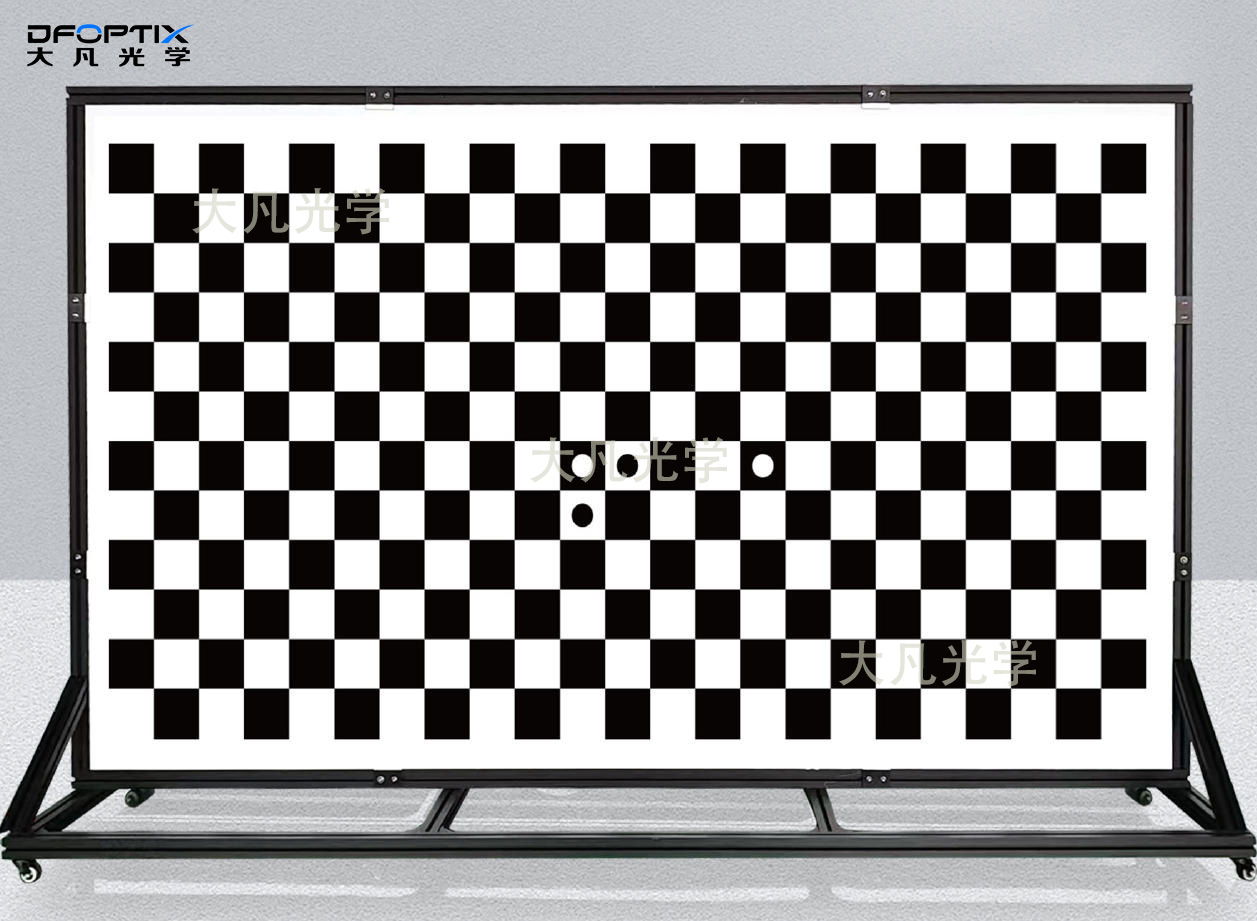

对应大凡光学标准哑光涂层碳纤维大尺寸棋盘格标定板核心产品参数：碳纤维热膨胀系数2~5×10⁻⁶，表面定制耐温耐湿哑光漫反射涂层，单块无拼接最大3m×5m，重量比玻璃基材降低70%。

环境适配优势：大尺寸安装搬运便捷，涂层抑制凝露反光，-20℃~60℃温区尺寸稳定，无拼接带来的累积坐标误差。适配工况宽幅面料AVM环视标定、大型仓储分拣、多相机拼接超大视场湿热产线。

5、高温高湿环境禁用基材

菲林片类、6061铝合金基底标定板、普通微喷印刷标定板均不适合长期湿热工况。

PET光学菲林：温湿度敏感度极高，每1℃温度变化1m基材形变可达10μm，高湿易发霉起皱，仅允许常温短期验证；

6061铝合金：热膨胀系数23×10⁻⁶/℃，5℃温差即可产生明显尺寸偏移，高湿环境表面易氧化；

微喷印刷款：图案依靠油墨附着，凝露水汽会造成油墨晕染、脱落，特征边缘快速模糊。

三、工艺与功能选型：

选定基材后，图案制作工艺、靶标图案类型直接决定标定板在高温高湿环境下的长期识别稳定性，结合大凡光学工艺产品线，给出标准化选型依据。

1、图案成型工艺：优先光刻/激光雕刻

光刻镀铬工艺：应用于玻璃、陶瓷基底全系产品（石英圆点标定板、陶瓷ChArUco标定板），最小线宽0.2μm，铬层与基材一体化结合，无粘接缝隙，凝露、温差环境不会起皮；

激光雕刻工艺：应用316不锈钢、碳纤维大尺寸标定板，图案直接蚀刻在基材本体，不存在油墨脱落隐患。微喷印刷仅用于常温临时菲林验证片，湿热产线长期使用严禁选用。

印刷工艺：高温高湿应避免选用印刷工艺，防止影响标定结果。

2、表面涂层：湿热环境统一选用哑光漫反射款

大凡光学哑光铬陶瓷标定板、哑光涂层碳纤维大尺寸标定板均搭载专用漫反射哑光涂层，高湿工况板面凝露时不会产生镜面眩光，相机成像对比度稳定；亮光玻璃、亮面陶瓷款在多凝产线易出现光斑，干扰特征点提取，高温高场景优先规避。

3、靶标图案：遮挡频发湿热产线选用编码系列标定板

湿热车间常存在镜头起雾、板面凝露、工件遮挡等问题，传统大凡光学标准棋盘格标定板需完整阵列才可识别，局部遮挡直接标定失败；推荐大凡光学标准化编码类产品：AprilTag标定图形板、ChArUco光学校正标定板，每个编码标签具备唯一识别ID，局部被水汽、污渍遮挡时仍可完成位姿解算，大幅提升湿热产线标定鲁棒性。

四、落地小贴士：高温高湿工况标定板运维规范

安装预留形变余量：大凡光学碳纤维、金属大尺寸标定板安装时不可完全锁死固定支架，预留微量伸缩间隙，避免温变产生内应力造成板面形变；

标准化清洁流程：板面凝露、浮尘仅允许无尘软布蘸无水乙醇轻擦，禁用酸碱清洗剂、硬质刮板，防止损伤大凡光学标定板光刻/激光雕刻图案；3定期精度校验机制：陶瓷、不锈钢耐用基材建议每月复测坐标精度，石英/微晶玻璃计量级产品每季度开展溯源复校，抵消长期温湿度循环带来的微小漂移；

特殊工况定制：若产场持续80℃以上高温、高浓度盐雾/酸碱雾气，可联系大凡光学定制专用防腐涂层、加厚基材专属标定方案。

结语

工业高温高湿环境下的标定板选型，核心逻辑其实很简单：让基准本身先扛住环境考验，才能谈得上测量精准。从微晶玻璃的极致精度，到陶瓷的均衡耐用，再到不锈钢的硬核抗造，不同场景都有对应的最优解。选对标定板看似增加了一点前期投入，却能大幅减少后期校准频次、降低故障风险，长期来看反而能显著降低综合运维成本。
